Description

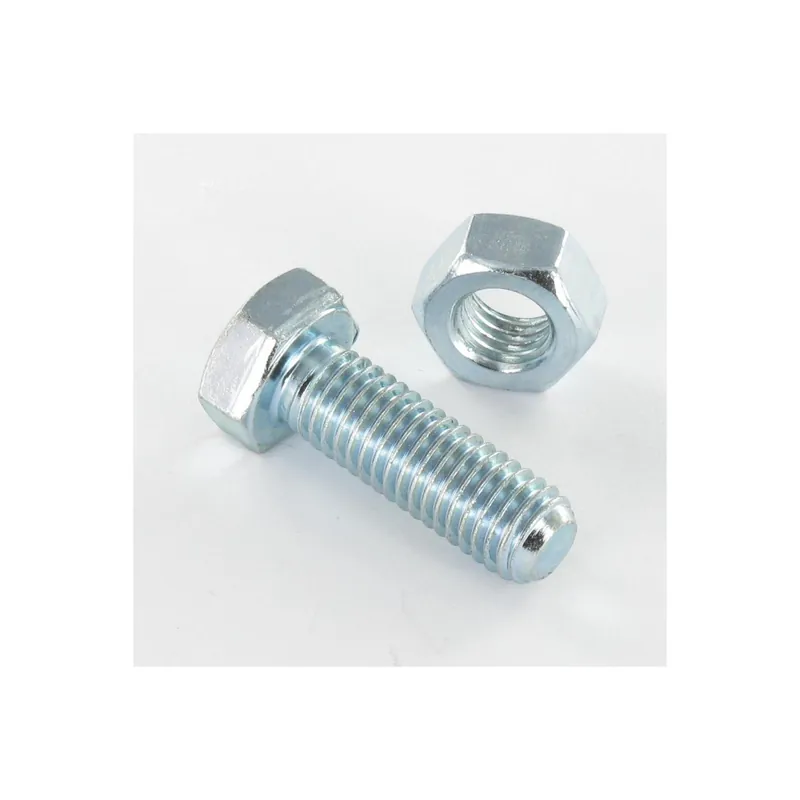

Diametre = M16, Longueur = 50, Revetement De Surface = Zingue Blanc, Famille Sous Produits = Tete hexagonale, Classe = 8.8, Matiere = Acier, Norme = ISO4017+ISO4032, Famille De Produits = Boulonnerie TH
Autre références : 3617500940223 320161650 BOZN003 VIBO002 OZOCOG 07645c 23800520 271054 3663072086654
- Diametre
- M16
- Longueur
Longueur
Comment mesurer la longueur d’une vis ?
La longueur d’une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.
- 50
- Clef de
- 24
- Matiere
- Acier
- Classe
Classe
Les classes mécaniques courantes des vis selon la norme ISO 898-1Signification de la classe 8.8 :
-
Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).
-
Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.
-
-
Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.
-
Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.
-
Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.
-
Classes mécaniques des vis (exemples fréquents)
Classe Résistance à la traction (MPa) Limite d’élasticité (MPa) Usage typique 4.6 400 0.6 × 400 = 240 Vis faible résistance, usage léger 5.6 500 0.6 × 500 = 300 Usage général faible à moyen 8.8 800 0.8 × 800 = 640 Haute résistance, mécanique, construction 10.9 1000 0.9 × 1000 = 900 Très haute résistance, applications exigeantes 12.9 1200 0.9 × 1200 = 1080 Ultra haute résistance, usage industriel lourd -
Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.
-
Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).
-
Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).
-
Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.
Vis sans marquage = classe 4.6 ou équivalent (généralement)
-
En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.
-
Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.
-
Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.
Pourquoi ?
-
Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.
-
L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.
-
- Classe 8.8
- Revetement de surface
- Zingué blanc
- Couleur
- Gris
- Famille de produits
- Boulonnerie Tête hexagonale TH
- Norme
- ISO4017+ISO4032
- Poids à la pièce
- 136 GR
- Forme tete
- Tête hexagonale
- Hauteur de l’ecrou
- 13 – 16
