Description

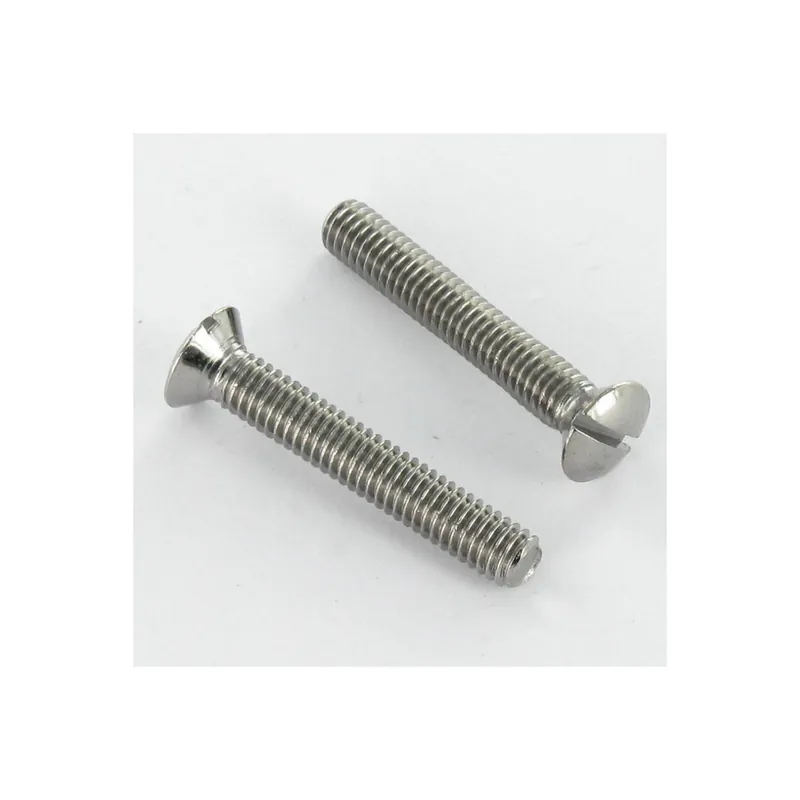

Vis métaux Laiton chrome Tête fraisée bombée TFB Fendue M4X16
Diametre = M4, Longueur = 16, Revetement De Surface = Chrome, Famille Sous Produits = Tete fraisee bombee, Matiere = Laiton, Pas = Pas standard de 70, Empreinte = Fendu, Norme = DIN 964, Famille De Produits = Vis Metaux
Diametre = M4, Longueur = 16, Revetement De Surface = Chrome, Famille Sous Produits = Tete fraisee bombee, Matiere = Laiton, Pas = Pas standard de 70, Empreinte = Fendu, Norme = DIN 964, Famille De Produits = Vis Metaux
Guide dimensionnel (en mm)
| diametre | M1 | M1.2 | M1.4 | M1.6 | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 | M10 |
| Diametre tete | 1.9A1.76 | 2.3A2.06 | 2.6A2.45 | 3A2.86 | 3.8A3.5 | 4.7A4.4 | 5.6A5.3 | 6.5A6.14 | 7.5A7.14 | 9.2A8.84 | 11A10.57 | 14.5A14.07 | 18A17.5 |
| largeur fente | 0.25 | 0.3 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 0.8 | 1 | 1.2 | 1.6 | 2 | 2.5 |
| profondeur fente | 0.4A0.5 | 0.5A0.6 | 0.52A0.65 | 0.65A0.8 | 0.8A1 | 1A1.2 | 1.2A1.45 | 1.4A1.7 | 1.8A1.9 | 2A2.3 | 2.4A2.8 | 3.2A4.6 | 4A4.6 |
| hauteur tete (sans le bombee) | 0.6 | 0.72 | 0.84 | 0.96 | 1.2 | 1.5 | 1.65 | 1.93 | 2.2 | 2.5 | 3 | 4 | 5 |
| hauteur du bombee | 0.25 | 0.3 | 0.35 | 0.4 | 0.5 | 0.6 | 0.75 | 0.9 | 1 | 1.25 | 1.5 | 2 | 2.5 |
Autre références : 3617501855588 VMF4X16LCH 3663072006546
- Diametre
- M4
- Diametre en mm
- 3.976 – 3.835
- Longueur
Longueur
Comment mesurer la longueur d’une vis ?
La longueur d’une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.
- 16
- Empreinte
- Fendue
- Pas
- Pas standard de 70
- Matiere
- Laiton
- Revetement de surface
- Chrome
- Couleur
- Gris
- Famille de produits
- Vis métaux
- Sous famille de produit
- Bombée
- Filet
- Métaux
- Norme
- DIN 964
- Poids à la pièce
- 1.78 GR
