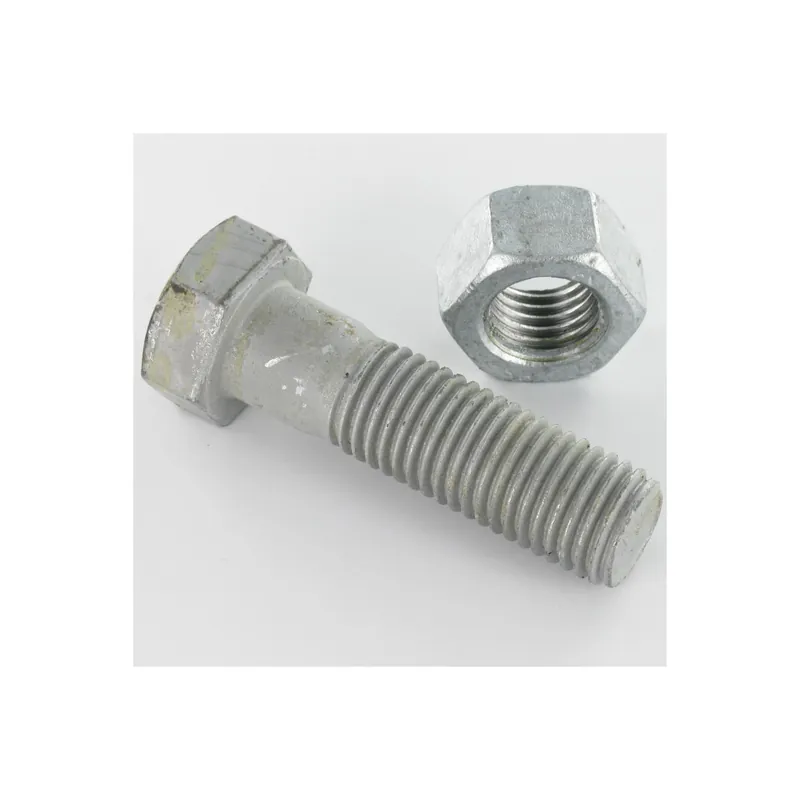

25 x Boulon (vendu avec Ecrou) Tête hexagonale TH M20X70 Classe 6.8 SB Forte tenue à la corrosion Acier galvanisé à

Boulon (vendu avec Ecrou) Tête hexagonale TH M20X70 Classe 6.8 SB Forte tenue à la corrosion Acier galvanisé à chaud
Diametre = M20, Longueur = 70, Revetement De Surface = Galvanise a chaud, Famille Sous Produits = Tete hexagonale, Classe = 6.8, Matiere = Acier, Norme = ISO 4014 + 4032,VS4209, Famille De Produits = Boulonnerie TH

Guide dimensionnel (en mm)

Diamètre	12	14	16	18	20	24
Epaisseur tete	7.5	8.8	10	11.5	12.5	15
Surplat/clef	18	21	24	27	30	36

Autre références : 739545 3663072328266

Diametre

M20

Longueur

Longueur

×

Comment mesurer la longueur d’une vis ?

La longueur d’une vis à tête fraisée se mesure avec la tête. Pour toutes les autres têtes, la longueur se mesure sous tête.

70

Clef de

30

Matiere

Acier

Classe

Classe

×

Les classes mécaniques courantes des vis selon la norme ISO 898-1

Signification de la classe 8.8 :

• Le premier chiffre (8) indique la résistance à la traction ultime du matériau, exprimée en centaines de MPa (mégapascals).

  • Ici, 8 × 100 = 800 MPa de résistance à la traction ultime.

• Le second chiffre (8) indique le rapport entre la limite d’élasticité et la résistance à la traction ultime, multiplié par 10.

  • Ici, 8 signifie que la limite d’élasticité est 0,8 fois la résistance ultime.

  • Donc, limite d’élasticité = 0,8 × 800 MPa = 640 MPa.

Classes mécaniques des vis (exemples fréquents)

Classe	Résistance à la traction (MPa)	Limite d’élasticité (MPa)	Usage typique
4.6	400	0.6 × 400 = 240	Vis faible résistance, usage léger
5.6	500	0.6 × 500 = 300	Usage général faible à moyen
8.8	800	0.8 × 800 = 640	Haute résistance, mécanique, construction
10.9	1000	0.9 × 1000 = 900	Très haute résistance, applications exigeantes
12.9	1200	0.9 × 1200 = 1080	Ultra haute résistance, usage industriel lourd

• Résistance à la traction ultime : charge maximale que la vis peut supporter avant rupture.

• Limite d’élasticité : charge maximale avant déformation plastique (permanente et irréversible).

• Plus la classe est élevée, plus la vis est résistante, mais aussi souvent plus cassante (peut se casser soudainement sans beaucoup se plier).

• Les classes plus basses sont utilisées pour des assemblages moins soumis à de fortes contraintes.

​

Vis sans marquage = classe 4.6 ou équivalent (généralement)

• En général, une vis non marquée est une vis basse résistance, souvent en acier doux ou acier standard.

• Elle peut correspondre à une classe 4.6 (résistance à la traction ~400 MPa, limite d’élasticité ~240 MPa) ou parfois même inférieure.

• Ces vis conviennent pour des assemblages non soumis à de fortes contraintes mécaniques.

​

Pourquoi ?

• Les vis de classes plus élevées (8.8, 10.9, 12.9, etc.) sont obligatoirement marquées pour garantir leur qualité et traçabilité.

• L’absence de marquage signifie souvent une vis non normalisée ou de qualité basique.

Classe 6.8

Revetement de surface

Galvanisé à chaud

Couleur

Gris

Famille de produits

Boulonnerie Tête hexagonale TH

Norme

ISO 4014 + 4032,VS4209

Poids à la pièce

293.89 GR

Forme tete

Tête hexagonale
